Du kennst das Problem. Der Poolroboter reinigt brav, aber manchmal willst du ihn manuell steuern. Vielleicht um Ecken nachzuarbeiten. Vielleicht weil er an einer Kante hängen bleibt. Oder weil das Kabel dich beim Schwimmen stört. Viele fertige Fernsteuerungen sind teuer. Andere Lösungen haben nur kurze Reichweite. Und Kabelsalat bleibt ein Sicherheitsrisiko.

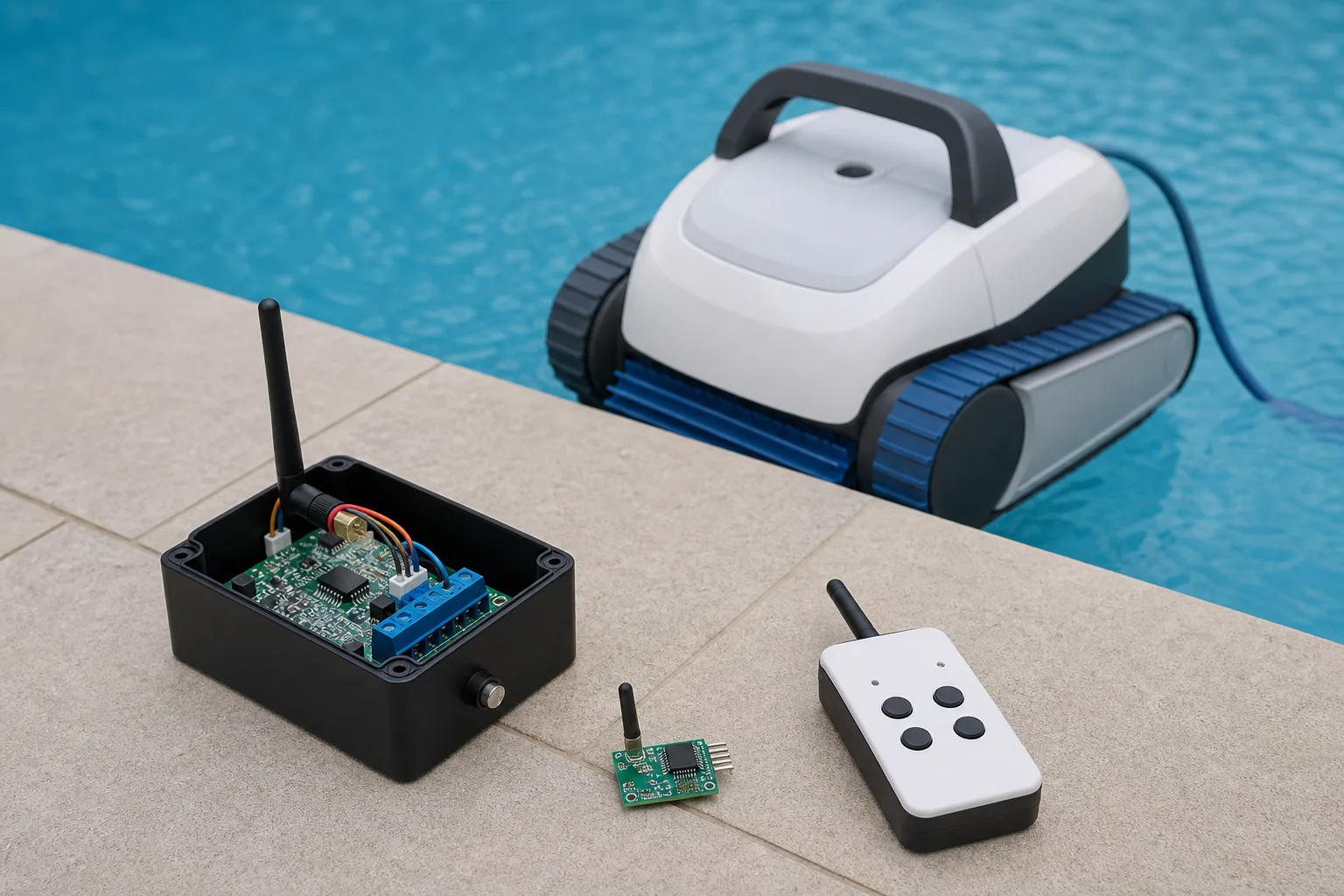

In diesem Artikel zeige ich dir, wie du eine einfache Fernsteuerung per Funkmodul für deinen Poolroboter baust. Das Projekt ist für Heimwerker mit Grundkenntnissen in Elektronik und Arduino geeignet. Du brauchst keine Profi-Ausrüstung. Die Umsetzung ist schnell. Du gewinnst mehr Kontrolle beim Manövrieren. Du sparst Geld gegenüber teuren Systemen. Und du reduzierst Gefahren durch lose Kabel.
Kurz gesagt geht es um ein praktisches DIY-Projekt, das direkt nutzbaren Mehrwert liefert. Die Hauptkomponenten sind überschaubar. Typische Bauteilkategorien sind Funkmodule, Mikrocontroller wie Arduino-kompatible Boards und eine passende Stromversorgung. Ergänzend brauchst du Schalter oder ein Steuerpoti, Motor-Treiber und ein wetterfestes Gehäuse.
Im weiteren Verlauf findest du eine komplette Schritt-für-Schritt-Anleitung. Dazu kommen klare Sicherheits- und Kostenhinweise. So kannst du das Projekt sicher und planbar umsetzen.
Welche Funkmodule eignen sich für die Fernsteuerung?
Bevor du mit dem Aufbau beginnst, ist wichtig zu wissen, welche Funktechnik zu deinem Projekt passt. Manche Module sind sehr günstig. Andere bieten mehr Reichweite oder Stabilität. Für Poolanwendungen spielt Reichweite eine Rolle. Ebenso wichtig ist die Robustheit gegen Störungen. Hier findest du eine kurze Analyse gängiger Module. Sie hilft dir, die richtige Wahl zu treffen. Die Tabelle zeigt typische Reichweiten, Vor- und Nachteile, übliche Einsatzfälle und ungefähre Kosten.
| Modul | Frequenz / Reichweite | Vorteil | Nachteil | Typischer Einsatzfall | Ungefähr Kosten |
|---|---|---|---|---|---|
| 433 MHz ASK/OOK (einfach) | 433 MHz, 20–200 m LOS | Sehr preiswert. Einfach zu nutzen. | Unzuverlässig bei Störungen. Keine Fehlerkorrektur. | Einfache Fernsteuerung, kurze Reichweite | 1–4 Euro |
| nRF24L01 (+PA/LNA Varianten) | 2.4 GHz, ca. 50–200 m LOS; bessere PA-Module bis 1 km | Gute Datenrate. Bibliotheken für Arduino verfügbar. | 2.4 GHz leidet bei Abschattung. Wasser dämpft stärker. | Niedrige Latenz, Steuerbefehle in realer Zeit | 2–8 Euro |
| HC-12 (433 MHz FSK) | 433 MHz, ca. 100–1000 m je nach Modus | Robustere Übertragung. Serielle Schnittstelle. | Energieverbrauch höher als einfache 433 MHz Sender. | Reichweitenlösung mit einfacher serieller Anbindung | 4–10 Euro |
| Bluetooth Classic HC-05 / HC-06 | 2.4 GHz, ca. 10–30 m | Einfache Konnektivität mit Handys und Modulen. | Kurze Reichweite. Verbindungsaufbau kann länger dauern. | Steuerung per Smartphone auf kurzen Distanzen | 3–8 Euro |
| ESP8266 / ESP32 (Wi-Fi) | 2.4 GHz Wi‑Fi, Routerabhängig; 20–100 m typisch | Hohe Flexibilität. Web- oder App-Steuerung möglich. | Tendenziell höherer Energiebedarf. Einrichtung komplexer. | Smartphone-Integration, Fernzugriff über Netzwerk | 3–10 Euro |
Kurze Empfehlung
Für eine einfache Fernsteuerung in Poolnähe reichen Bluetooth HC-05/HC-06 oder ein nRF24L0Beide Lösungen sind preiswert. Sie sind einfach mit einem Arduino zu koppeln. Bluetooth ist praktisch, wenn du ein Smartphone nutzen willst. nRF24L01 bietet bessere Reaktionszeiten.
Wenn du mehr Reichweite und Stabilität brauchst, ist das HC-12 eine gute Wahl. Es bietet einfache serielle Kommunikation. Es ist robuster gegenüber Störungen. Für Netzwerkfunktionen oder Steuerung über dein Heimnetz ist ein ESP8266/ESP32 sinnvoll. Beachte den höheren Energiebedarf und die erforderliche Absicherung gegen Feuchtigkeit. Im nächsten Abschnitt zeige ich, wie du das gewählte Modul praktisch anschließt und wetterfest unterbringst.
Schritt-für-Schritt-Anleitung: Fernsteuerung aufbauen
Die folgende Anleitung führt dich stufenweise durch Aufbau, Verdrahtung und Test. Du brauchst Grundkenntnisse in Löten und Elektronik. Arbeite ruhig und prüfe jede Verbindung. Trenne die Stromversorgung, bevor du etwas verlötest.
Benötigte Teile: Mikrocontroller (z. B. Arduino Uno, Nano oder ESP32), Sender-/Empfängermodul (z. B. nRF24L01 oder HC-12), Motor-Treiber (z. B. TB6612 oder L298N), Stromversorgung (Akku oder 5–12 V Netzteil), Steckverbinder, wetterfestes Gehäuse.
Werkzeuge: Lötkolben, Lötzinn, Multimeter, Schraubendreher, Schrumpfschlauch, Isolierband, optional Heißluftpistole.
-
Arbeitsplatz und Sicherheit einrichten
Richte einen gut beleuchteten, trockenen Arbeitsplatz ein. Halte Löschdecke oder Feuerlöscher bereit. Trenne alle Akkus vor dem Löten. Prüfe, ob dein Multimeter funktionsfähig ist. Sicherheitsbrille tragen. Kurze Pause, wenn du müde wirst.
-
Schaltplan erstellen
Zeichne einen einfachen Plan. Verbinde Mikrocontroller, Funkmodul, Motor-Treiber und Stromquelle. Markiere Masse- und Spannungsleitungen. Berücksichtige Spannungspegel. Viele Funkmodule arbeiten mit 3,3 V. Beim Arduino Nano brauchst du ggf. Pegelwandler oder ein 3,3 V Ausgang des Mikrocontrollers.
Hinweis: Vermeide lange, ungeschirmte Leitungen neben Motorleitungen. Motoren erzeugen Störungen.
-
Mikrocontroller vorbereiten
Installiere die nötigen Bibliotheken in der Arduino-IDE. Für nRF24L01 nutze die RF24-Bibliothek. Für HC-12 brauchst du serielle Kommunikation. Teste ein einfaches Blink-Programm, um die Verbindung und das Board zu prüfen.
-
Funkmodul anschließen
Verdrahte VCC, GND, MOSI, MISO, SCK, CE, CSN beim nRF24L01 oder TX/RX beim HC-1Achte auf richtige Betriebsspannung. Viele nRF24L01-Module funktionieren mit 3,3 V. Nutze kurze Kabel. Sichere Verbindungen mit Schrumpfschlauch. Prüfe mit dem Multimeter, bevor du Strom gibst.
Warnung: Falsche Spannung kann das Modul zerstören.
-
Motor-Treiber anschließen
Verbinde Motoren mit den Ausgängen des Treibers. Verbinde die Steuerpins des Treibers mit dem Mikrocontroller. Achte auf gemeinsame Masse zwischen Treiber, Funkmodul und Mikrocontroller. Stelle sicher, dass der Treiber die Motorstromstärke aushält. TB6612 eignet sich für moderate Ströme. L298N kann höhere Ströme handhaben, ist aber weniger effizient.
Tipp: Beschalte die Motoranschlüsse mit Kondensatoren, um Störspitzen zu dämpfen.
-
Stromversorgung einrichten
Wähle eine geeignete Akku- oder Netzteil-Lösung. Achte auf Spannung und Stromreserve. Nutze Spannungsregler, wenn nötig. Füge eine Sicherung oder Polyswitch ein, um Kurzschlüsse zu begrenzen. Miss vor dem Anschluss die Ausgangsspannung mit dem Multimeter.
Warnung: Schließe niemals Lasten an, solange du nicht die Polung geprüft hast.
-
Software schreiben und hochladen
Programmiere einfache Steuerbefehle für Vorwärts, Rückwärts, Rechts und Links. Implementiere ein Watchdog-Timeout, das die Motoren abschaltet, wenn keine Steuerdaten ankommen. Teste erst am Steckbrett ohne Motoren. Verwende serielle Ausgaben zur Fehlersuche.
-
Ersttests am Tisch
Führe Funktionstests mit niedriger Spannung durch. Prüfe Kommunikation zwischen Sender und Empfänger. Teste die Motorsteuerung in kurzen Intervallen. Miss Ströme mit dem Multimeter. Achte auf Erwärmung am Treiber.
Hinweis: Bleibt etwas unerwartet warm, sofort abschalten und verdrahtung prüfen.
-
Integration in das Gehäuse und Abdichtung
Wähle ein wetterfestes Gehäuse. Dichte Kabeldurchführungen mit Silikon ab. Montiere Antennen so, dass sie nicht durch Metall blockiert werden. Trenne Batteriefach zugänglich. Verwende Korrosionsschutz an offenen Kontakten.
Tipp: Platziere Elektronik oberhalb des Wasserlinie, wenn möglich.
-
Feldtest und Feinabstimmung
Teste im sicheren Bereich am Poolrand. Starte mit geringer Geschwindigkeit. Überprüfe Reichweite und Reaktionszeiten. Passe Software-Parameter wie PWM-Frequenz und Beschleunigungsrampen an, um ruckfreie Bewegungen zu erreichen.
Anpassung an unterschiedliche Roboter-Motoren
Bei gebürsteten Gleichstrommotoren reicht meist ein H-Bridge-Treiber wie TB6612 oder L298N. Achte auf den Stallstrom. Bei Bürstenlosen Motoren brauchst du ESCs mit geeigneter Steuerung. Bei starken Motoren kannst du MOSFET-basierte Treiber verwenden. Messe die Motorströme und wähle Treiber und Akku entsprechend. Passe die Software an Beschleunigung und Bremsverhalten an, um Überlast zu vermeiden.
Fehler suchen und schnell beheben
Dieser Abschnitt hilft dir, typische Probleme beim Aufbau und Betrieb der Funkfernbedienung schnell zu finden und zu beheben. Arbeite Schritt für Schritt. Beginne bei der Stromversorgung und der Verbindung. Häufig ist die Ursache einfach.
| Problem | Vermutete Ursache | Konkrete Lösung / Prüf-Schritt |
|---|---|---|
| Keine Verbindung | Falsche Verkabelung, kein gemeinsamer Massepunkt, Modul nicht mit Strom versorgt | Prüfe VCC und GND am Funkmodul mit Multimeter. Stelle sicher, dass Masse zwischen Sender, Empfänger und Mikrocontroller verbunden ist. Teste einfache Beispielsketches. Achte auf richtige Spannungspegel (3,3 V versus 5 V). |
| Kurze Reichweite | Antenne fehlt oder ist falsch positioniert; Abschirmung durch Metall oder Wasser | Montiere eine passende Antenne und richte sie vertikal aus. Hebe Antenne aus Metallteilen heraus. Teste Reichweite ohne Hindernisse. Wechsle bei Bedarf in eine PA/LNA-Variante oder HC-12 im Long-Range-Modus. |
| Funkstörungen / Verbindungsabbrüche | Interferenzen durch andere 2,4-GHz-Geräte oder starke Motorstörgeräusche | Wechsle Kanal oder Frequenzband. Platziere Funkmodule fern von Motorleitungen und Kondensatoren. Füge Entstörkondensatoren an Motoranschlüssen hinzu. Teste mit reduzierter Motorleistung. |
| Unkontrollierte oder ruckartige Motoren | Störspannungen, fehlende Masseverbindung, ungeeigneter PWM-Frequenzbereich | Prüfe Masseverbindungen. Füge Kondensatoren nahe Motoranschlüssen hinzu. Stelle PWM-Frequenz und Rampen in der Software weicher ein. Setze einen Not-Aus-Mechanismus im Code ein. |
| Überhitzung / hohe Stromaufnahme | Motor zieht mehr Strom als Treiber oder Akku liefern kann; schlechte Wärmeableitung | Miss den Strom im Betriebsfall. Vergleiche mit den Specs des Treibers. Nutze stärkere Treiber oder MOSFETs. Sorge für Kühlung. Ergänze Sicherung und Polyswitch. |
Zusammenfassend: Prüfe zuerst Strom und Masse. Dann Verkabelung und Antenne. Danach Software und PWM-Einstellungen. Teste schrittweise. So findest du die Ursache meist schnell und behebst das Problem sicher.
Häufig gestellte Fragen
Wie groß ist die Reichweite einer Funkfernbedienung für meinen Poolroboter?
Die Reichweite hängt vom Modul und von der Umgebung ab. Im freien Sichtfeld erreichen nRF24L01 und HC-12 oft einige zehn bis hunderte Meter. In Poolumgebung reduzieren Wasser und Metall die Reichweite deutlich. Teste die Reichweite in deiner tatsächlichen Situation und erwäge PA/LNA-Module, wenn du mehr Abstand brauchst.
Beeinflusst Wasser die Funkverbindung und gibt es Interferenzen durch den Roboter?
Ja, Wasser dämpft Funkwellen besonders bei höheren Frequenzen. Metallische Teile und Motoren erzeugen zusätzliche Störungen. Platziere Antennen möglichst oberhalb der Wasserlinie und weg von Motorleitungen. Entstörmaßnahmen an den Motoren helfen oft weiter.
Ja, nutze bevorzugt erlaubte ISM-Bänder wie 433 MHz oder 2,4 GHz. Viele Module sind für Hobbyanwendungen freigegeben, aber Sendeleistung und Modulationsart können Regeln unterliegen. Informiere dich über die lokalen Bestimmungen, wenn du höhere Leistung oder externe Antennen verwendest. Vermeide Eingriffe, die die erlaubte Sendeleistung überschreiten.
Wie lange hält der Akku bei mobiler Steuerung ungefähr?
Die Laufzeit hängt stark vom Funkmodul, den Motoren und der Nutzungsdauer ab. Ein kleiner Sender ohne Motorsteuerung hält viele Stunden. Bei aktiver Motorsteuerung bestimmt der Motorstrom die Laufzeit. Messe den Stromverbrauch im Testlauf und wähle Akku und Spannungsregler passend.
Wird meine Fernsteuerung mit jedem Poolroboter kompatibel sein?
Kompatibilität ist meistens möglich, aber nicht automatisch. Prüfe, welche Steuerarten der Roboter nutzt und welche Eingänge verfügbar sind. Viele Hobbylösungen arbeiten mit TTL- oder PWM-Signalen. Gegebenenfalls musst du Pegelwandler oder passende Treiber ergänzen.
Sicherheits- und Warnhinweise
Beim Bau und Betrieb einer Funkfernbedienung für Poolroboter steht Sicherheit an erster Stelle. Elektronik, Wasser und starke Motoren ergeben kombinierte Risiken. Arbeite vorsichtig. Prüfe jede Änderung systematisch.
Stromversorgung
Warnung: Akkus und Netzteile können Feuer und Brand verursachen. Trenne Akkus vor dem Löten oder wenn du an der Schaltung arbeitest. Verwende eine passende Sicherung oder Polyswitch in der Plusleitung. Prüfe die Polung mit dem Multimeter. Dimensioniere Sicherung und Kabel nach dem erwarteten Motorstrom. Sorge für ausreichend Kühlung am Motor-Treiber. Lade und lagere Akkus nicht unbeaufsichtigt.
Wasserschutz und Gehäuse
Elektronik darf nicht ungeschützt ins Wasser gelangen. Nutze ein Gehäuse mit geeigneter Schutzklasse. Für gelegentliche Spritzwasserbelastung reicht IP6Bei möglicher Kurzzeituntertauchen ist IP67 sinnvoll. Dichte Kabeldurchführungen mit Kabelverschraubungen und Silikon ab. Platziere kritische Baugruppen möglichst oberhalb der Wasserlinie. Verwende korrosionsbeständige Kontakte oder Korrosionsschutzspray für offene Kontakte.
Funkstörungen und elektromagnetische Störungen
Motoren erzeugen Störimpulse. Diese können Funkverbindungen stören. Setze Entstörkondensatoren an den Motoranschlüssen ein. Verlege Signal- und Stromleitungen getrennt. Führe Antennen weg von Metallteilen und Motorleitungen. Implementiere im Code einen Watchdog, der die Motoren abschaltet wenn die Verbindung ausfällt.
Rechtliche Vorgaben und Funkleistung
Viele Funkbänder sind für den Hobbybetrieb freigegeben. Achte auf erlaubte Sendeleistung und Modulationsarten in deinem Land. Erhöhe nicht die Sendeleistung und vermeide Modifikationen, die die Zulassung umgehen. Informiere dich bei Unsicherheit bei der zuständigen Behörde.
Zusammenfassend: prüfe Spannung und Polung vor Inbetriebnahme, nutze Sicherungen, dichte das Gehäuse ab und implementiere Software-Failsafes. So senkst du Risiken für Kurzschluss, Wasserschaden und Fehlverhalten des Roboters.
Realistische Einschätzung von Zeit- und Kostenaufwand
Zeitaufwand
Für ein typisches DIY-Projekt solltest du mit mehreren Arbeitsschritten rechnen. Einkauf und Lieferung dauern bei Online-Bestellung meist 2–7 Tage. Wenn du Teile lokal kaufst, reicht oft ein Tag.
Der eigentliche Aufbau inklusive Schaltplan, Löten und Verdrahtung braucht je nach Erfahrung ungefähr 4–10 Stunden. Für die Softwareentwicklung und erste Tests plane 3–8 Stunden ein. Erste Feldtests am Pool und Feinabstimmung benötigen weitere 2–6 Stunden. Rechne insgesamt mit etwa 10 bis 30 Stunden, verteilt auf 1–3 Wochenenden.
Fehleranalyse und Verbesserungen können zusätzliche Zeit kosten. Wenn du Probleme findest, verlängert sich der Aufwand leicht. Plane kurze Pausen für Messungen und Sicherheitsprüfungen ein. So vermeidest du Fehlversuche.
Kosten
Die Kosten variieren stark mit der Wahl der Komponenten und vorhandenen Werkzeugen. Typische Preisbereiche sind:
- Microcontroller (Arduino Nano, ESP32): 3–10 Euro
- Funkmodule (nRF24L01, HC-12, HC-05): 2–10 Euro
- Motor-Treiber (TB6612, L298N): 3–10 Euro
- Stromversorgung / Akku: 10–40 Euro je nach Kapazität
- Gehäuse, Kabel, Verbinder, Sicherungen: 10–25 Euro
- Werkzeuge (wenn neu): Lötkolben 20–60 Euro, Multimeter 10–30 Euro
Für einen Bastler mit vorhandenem Werkzeug liegen die Teilekosten meist bei 30–80 Euro. Wenn du Werkzeuge neu kaufst, steigen die Gesamtkosten auf 70–200 Euro.
Als Kostenreduzierung kannst du gebrauchte Module nutzen, Teile aus alten Geräten entnehmen oder mit günstigeren Funkmodulen starten. Baue das System modular auf. So lässt sich später eine bessere Antenne oder ein stärkerer Treiber ergänzen, ohne alles neu zu kaufen.
Begründung: Elektronik-Module sind preiswert. Motoren, Akku und wetterfestes Gehäuse bestimmen oft den größten Anteil. Software- und Testzeit sind der unsichtbare Kostenfaktor. Gute Planung minimiert Nachkäufe und verkürzt die Gesamtzeit.
